HYL泵的安裝高度10.90-(NPSH)r-0.5-hw,hw為吸入管路水阻。
HYLZ泵的安裝高度=允許吸上真空高度-hw。

25HYL-8型，25HYLZ-8D型泵，其自吸高度為3米，自吸時間≤3分鐘。
其余各型號泵在自吸高度為4米時，自吸時間≤3分鐘。

產品特點

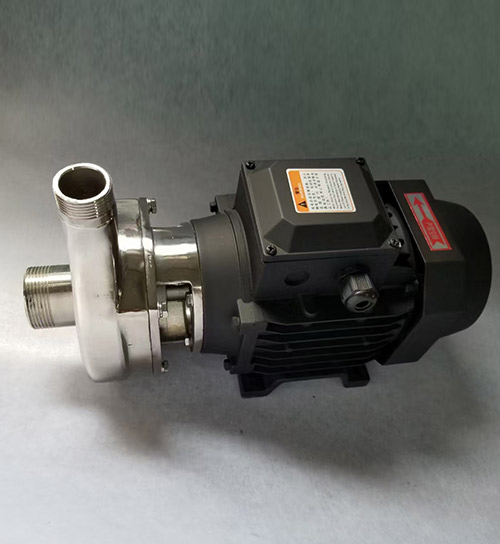

HYL和HYLZ系列是我公司自行研制的不銹鋼耐腐蝕離心泵兩系列泵的葉輪有的采用半開式結構形式，有的則采用閉式結構形成，另外，泵與電機的聯接方式又有直聯式和帶軸承托架式兩種，所有泵的軸封均采用目前西德較先進的懸臂式技術的機械密封，由于我公司產品集優良結構、性能、造形于一身，兼過流零部件及連接架采用優質不銹鋼材料制造，所以，兩系列產品具有耐腐蝕性能可靠，使用、維護方便、結構緊湊、能耗低、密封性能好等一系列優點。

主要用途

HYL和HYLZ系列泵可輸送溫度不高于90℃(直聯式)或不高于105℃(帶軸承托架式)，含(或不含)有細小軟顆粒或纖維質，帶腐蝕性或有衛生要求的液體，HYLZ系列泵還具有自吸性能，兩系列泵廣泛適用于食品、飲料、醫藥、污水處理化工、電鍍、漂染、精細化工等行業使用。

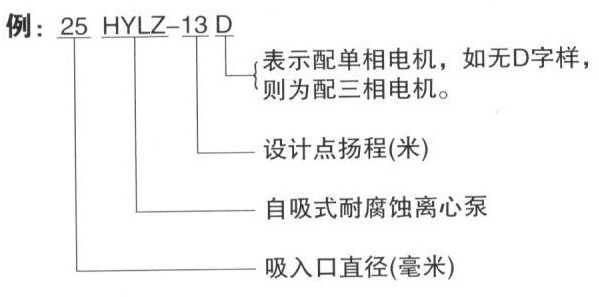

型號表示說明

IH型單級單吸化工離心泵是根據國際標準ISO2858進行設計的并按國際標準ISO5199/DIS制造的，其技術指標與老產品相比，效率平均提高5%左右，汽蝕余量降低了2m左右，是一種性能穩定，零部件尺寸已實現標準化的節能高效產品，是國家機械工業部確定取代老式耐腐蝕泵及替代進口的節能更新?lián)Q代的產品。單級單吸化工離心泵 輸送不含固體顆粒的有機或無機化工介質、石油產品及粘度類似于水的腐蝕性液體。IH型單級單吸化工離心泵廣泛應用于化工、污水處理、石油、冶金、海上采油、造紙，電力、食品、制藥、合成纖維等工業部門用于輸送腐蝕性的的介質。

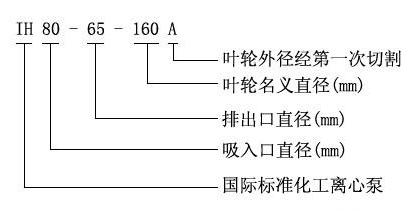

型號意義

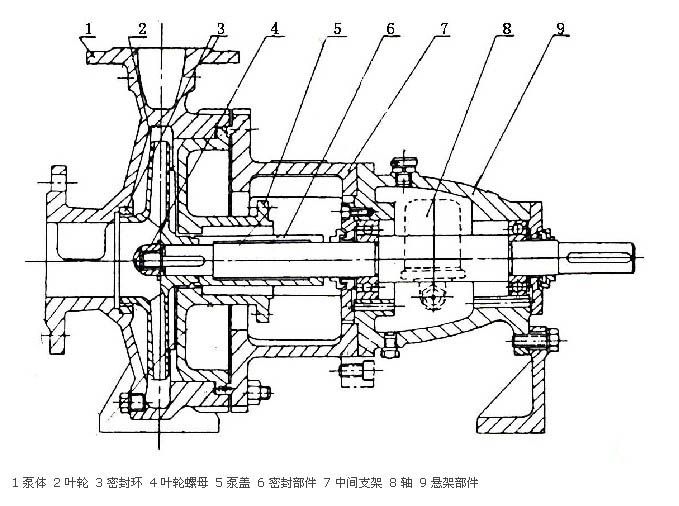

結構圖?

GDL型立式多級管道離心泵是由我公司經過多年的研究在原來泵型的基礎上結合用戶的使用后的反響，引進國外先進技術，研究設計的最新泵型。立式多級管道離心泵具有節能、占地面積小、安裝方便、性能穩定、運轉平穩,低噪音,安裝條件優于DL型泵,可以簡便安裝于任一段水平管路中間。完全能滿足高層建筑、深井礦等的給排水及消防設施需要,是廣大行業冷熱水或一般介質、理化性質類似水等液體輸送的最佳泵型。GDL型立式多級管道離心泵廣泛應用于鍋爐給水，壓力容器供水、熱水循環、高層建筑給水、農田灌溉、消防增壓、水力沖洗、食品、釀造、醫藥、化工、水產養殖、環境保護、化工工藝流程及機床配套等各行業，作為給水排水的動力設備。

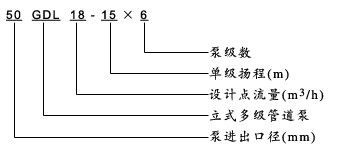

型號意義

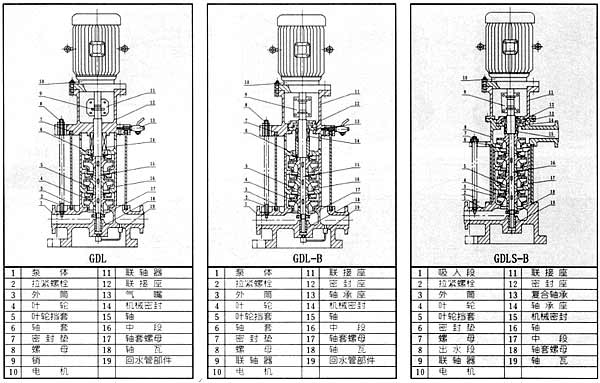

結構圖

FB型不銹鋼耐腐蝕化工泵具有性能穩定可靠、密封性能好,造型美觀,使用檢修方便等優點。吸取90年代的各類泵的特點，采用先進的水力模型，新穎結構與高強度組合式單雙端面機械密封，具有高效節能，結構緊湊、性能穩定、使用可靠等優點。該泵與輸送介質接觸的過流部份零件,均采用1Cr18Ni9Ti材料制造。不銹鋼耐腐蝕化工泵用于輸送不含固體顆粒,有腐蝕性液體,被輸送介質溫度為-20℃～130℃,泵進口壓力不大于2kg/cm2。FB型不銹鋼耐腐蝕化工泵廣泛用于化工、冶金、合成纖維、制藥、食品、釀造等行業部門。也可供工礦企業及城市供水、排水之用

型號意義

ISW系列臥式管道離心泵是我公司在吸收國內外同類產品先進技術的基礎上，采用國內通用離心泵之性能參數，自行研制開發的新一代供輸送清水及物理化學性質類似于清水以及其它不帶顆粒的液體。臥式管道離心泵性能優、可靠性高、壽命長、結構合理、 外形美觀，具有行業領先水平。

型號意義

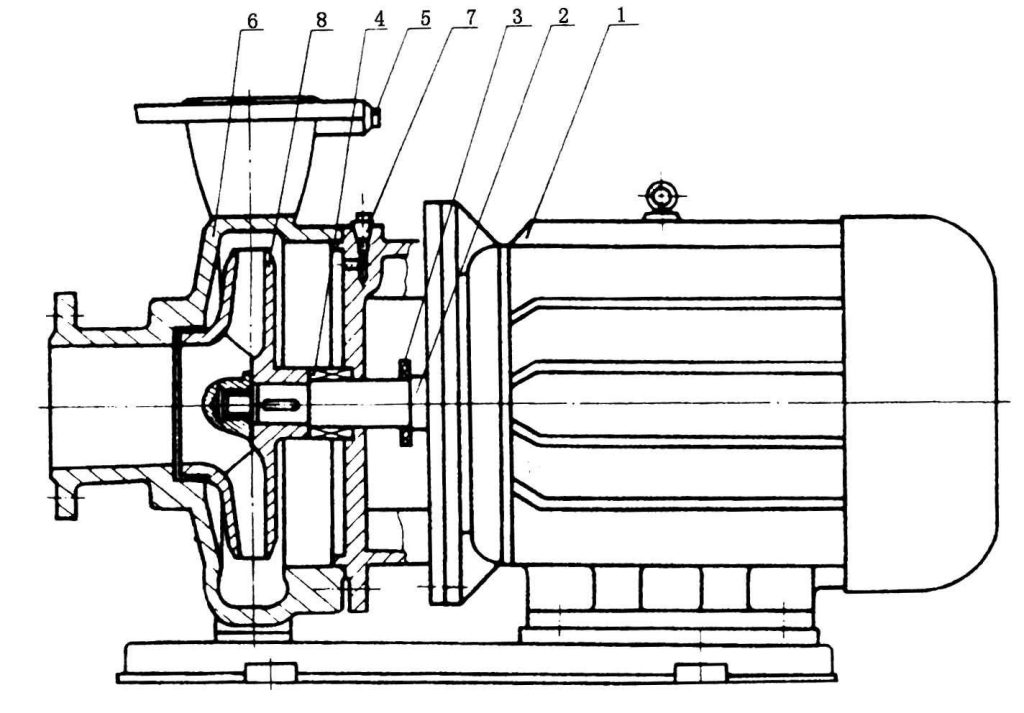

結構圖

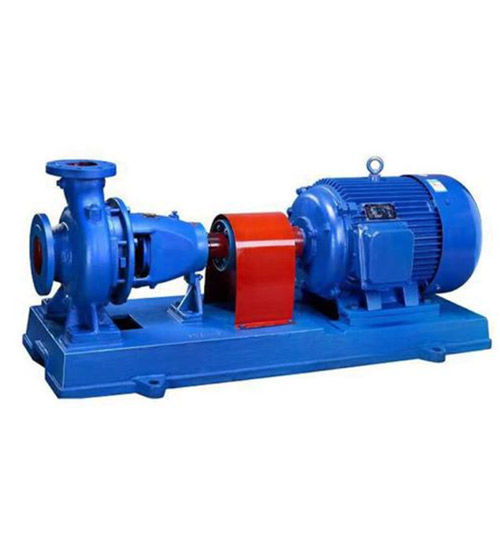

IS系列單級單吸離心泵是由主要由泵體、泵蓋、葉輪、軸、密封環、軸套及懸架軸承等部件組成。適用于工業和城市給水、排水、亦可用于農業排灌。供輸送清水或物理及化學性質類似清水的其它液體之用。單級單吸離心泵廣泛適用于化工、石油、冶金、電站、食品、制藥、合成纖維等部門輸送清水及物理化學性質類似水不含固體顆粒的液體。全系列水力性能布局合理，用戶選擇范圍寬，檢修方便；效率和吸程達到國際平均先進水平

適用范圍

單級單吸離心泵適用于化工，石油，工業和城市給排水，農田灌溉，冶金，電站，食品，制藥，合成纖維，水處理，煤礦，紙廠，飲料，市政工程，建筑工地，煤加工工業等各業行業

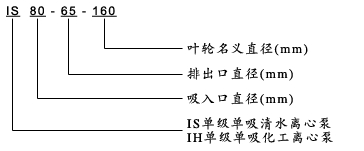

型號意義

結構圖

產品概述

ISG型管道增壓泵供輸送不含固體顆粒的清水及物理化學性質類似于水的液體之用。同時根據使用溫度、介質等不同在ISG型管道離心泵基礎上派出適用熱水、高溫、腐蝕性化工泵、油泵。該產品具有同效節能、噪音低、性能穩定等特點。本單位科技人員聯合國內水泵專家選用優秀水力模型，采用IS型離心泵之性能參數，在一般立式泵的基礎上進行巧妙組合設計而成。該系列產品具有高效節能、噪音低、性能可靠等優點。管道增壓泵目前廣泛應用于工業和城市給排水、高層建筑增壓送水、園林噴灌、消防增壓、遠距離送水、采暖、浴室等冷暖水循環增壓及設備配套

型號意義

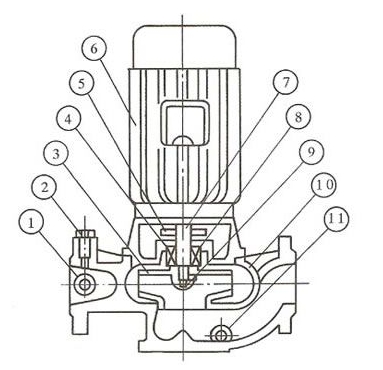

內部結構介紹
